Etkileyici işlevsellik
UNIProbe, gerilim sensörlerinden ve akım penslerinden doğru ve profesyonel ölçümler alabilen dört bağımsız kanallı bir osiloskop dahil olmak üzere tek bir ünitede 6 farklı enstrümanı birleştirir.
UNIProbe, pilleri, çalıştırma ve şarj sistemlerini test etmenize, CAN ağlarında elektrik testleri gerçekleştirmenize, dahili bir multimetre kullanarak voltaj ve direnci ölçmenize ve harici bir elektronik sensörle yakıt basıncını ölçmenize olanak tanır.
Sensörler tarafından üretilen PWM sinyallerini ve solenoid valfler ve common rail basınç regülatörleri gibi elektromekanik aktüatörleri çalıştıran PWM güç sinyallerini simüle etmek için bir sinyal üreteci bile kullanabilirsiniz.

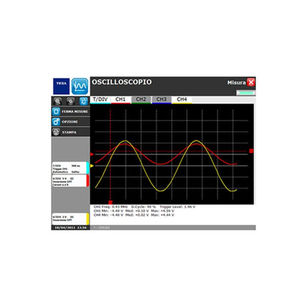

Ölçüm Sistemi Yazılımı
UNIProbe'un şaşırtıcı işlevlerine kolay erişim, TEXA tarafından özellikle bu cihaz için geliştirilen MSS (Ölçüm Sistemi Yazılımı) ve eksiksiz IDC5 yazılım Platformu tarafından sağlanmaktadır.
SIV (Sinyal Bilgileri Görüntüleme) işlevi özel olarak anılmayı hak ediyor. Bu, elde edilen verileri dahili bir veri tabanında kaydedilen değerlerle karşılaştırmak için özel olarak TEXA tarafından geliştirilen bir yazılım algoritmasını kullanır. Bu nedenle olağandışı sinyaller anında belirlenebilir, bu da işinizi her zamankinden daha hızlı ve kolay hale getirir.
Teknik özellikler
GÜÇ KAYNAĞI
8 – 32VDC
DAHİLİ AKÜ ŞARJ VOLTAJI
10 – 32 VDC, dahili 7,4 V, 1Ah lityum pil
AKÜ ÖZERKLİK
5 saate kadar
MAKSİMUM AKIM ÇEKİMİ
12 V'ta 1,2 A
ÇEVRESEL
Çalışma sıcaklığı: 0 ÷ +45°C
Depolama sıcaklığı: – 20 °C ÷ 60 °C
Çalışma bağıl nemi: %10 ÷ %80 yoğuşmasız
BOYUTLAR
155x178x55 mm (Bluetooth anteni hariç)
AĞIRLIK
1,2 kg
OSİLOSKOP:
KANALLAR
10 MHz (-3 dB) analog bant genişliğine sahip 4 bağımsız giriş kanalı; örnekleme hızı 1 veya 2 kanal etkinken 10 bit'te 20MSörnek/sn, 3 veya 4 kanal etkinken 10 bit'te 10 MSörnek/sn
MAKS GİRİŞ GERİLİMİ
+/- 50 Vmax, AC veya DC kuplajbr
HER KANAL İÇİN DİKEY ÖLÇEKLİ
20 mV/Div'den 50 V/Div'e
YATAY ÖLÇEK
500 ns/Div'den 5s/Div'e
TETİKLEMEK
kaynak CH1, CH2, CH3, CH4, seçilebilir, tetik gecikmesi
EKRAN MODU
Normal, Otomatik, Tek çekim
AŞAĞIDAKİ DEĞERLERİN ÖLÇÜMÜ
frekans, periyot, RMS, Vmax, Vmin
MULTİMETRE:
GALVANİK YALITIM
güvenli ölçümler için 1 kV'a kadar
GERİLİM ÖLÇÜMLERİ
Maksimum ölçülebilir voltaj: ± 400VDC, giriş empedansı 4,7 MΩ, 3 haneli çözünürlük; otomatik veya manuel ölçek seçimi ile üç değer aralığı: 0-6 V, 6-60 V, 60-400 V AC/DC
DİRENÇ ÖLÇÜMLERİ
Otomatik veya manuel ölçek seçimi ile üç değer aralığı: 0-1000 Ω, 1-100 kΩ, 100 – 10 MΩ, çözünürlük: 3 basamak
GÜNCEL ÖLÇÜMLER
TEXA “BICOR” serisi probları aletin ön tarafındaki jaklara bağlayarak yapılan akım ölçümleri
TNET FONKSİYONU
CAN ISO11898, ISO11519 ağlarında sorun giderme
BPP FONKSİYONU
Başlatma sistemlerinde sorun giderme Voltaj ölçümleri: DC'den 50VDC'ye kadar
ELEKTROMANYETİK UYUMLULUK
ETSI EN 301 489-17 V 1.2.1 EN 6/326/1
